Адсорбционные азотные генераторы, серия MS

Азотные генераторы серии MS - это промышленные установки для выделения азота из воздуха способом короткоцикловой безнагревной адсорбции. Генератор серии MS состоит из двух стальных сварных емкостей-адсорберов, заполненных углеродными молекулярными ситами - специальным адсорбентом, имеющим размер пор, несколько больший, чем кинетический диаметр молекулы кислорода, но меньший, чем кинетический диаметр молекулы азота. После того, как чистый сжатый воздух подается внутрь адсорбера, углеродные молекулярные сита поглощают молекулы кислорода, но не препятствуют прохождению азота. Незадолго перед тем, как сита в одном адсорбере почти полностью насыщаются кислородом, поток сжатого воздуха переводится пневматическим клапаном на второй адсорбер, а из первого адсорбера давление резко сбрасывается, и значительная часть задержанных молекул кислорода выбрасывается в атмосферу уже на этом этапе. Затем, через находящийся под атмосферным давлением адсорбер продувается немного произведенного ранее чистого азота, который забирает с собой оставшиеся в ситах молекулы O₂ и также выводится в окружающую среду. Нагрузка попеременно переводится между двумя адсорберами, а так же попеременно оба адсорбера проходят регенерацию.

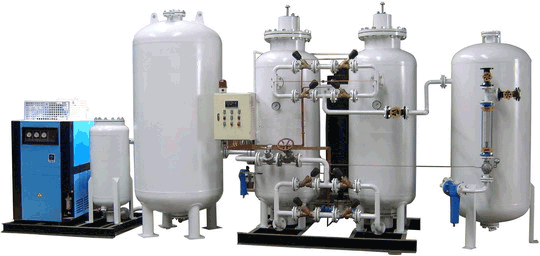

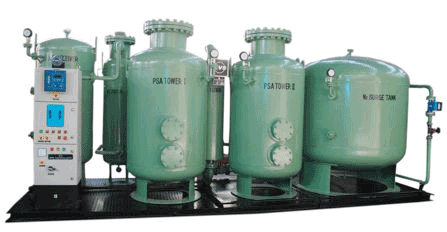

Азотный генератор серии MS может как размещаться отдельно, так и может быть собран на одной общей раме вместе с воздушным компрессором, нагнетающим в него сжатый воздух, охладителем, фильтрами и осушителем сжатого воздуха, а также воздушным и азотным ресиверами. Таким образом, одна установка включает в себя все оборудование, требующееся для производства азота «с нуля». По желанию заказчика, мы комплектуем азотную станцию компрессором и оборудованием для очистки и осушки сжатого воздуха практически любого европейского производителя; также, конечно, азотный генератор может быть и не снабжен компрессором изначально, а подключен к любому имеющемуся у заказчика воздушному компрессору.

Азотный генератор серии MS снабжен и общей системой управления работой, с помощью которой начало и прекращение выработки азота контролируется путем нажатия одной кнопки - после чего, дальнейшая работа генератора проходит в полностью автоматическом режиме. Время, необходимое для выхода генератора на расчетную чистоту после запуска, не превышает 5 минут.

Азотный генератор адсорбционного типа

Азотные генераторы MS просты конструктивно, надежны в работе, экономичны. Используются углеродные молекулярные сита CMS-F ведущего мирового их производителя - германской компании Carbotech. Потребление электроэнергии самим азотным генератором близко к нулю, и сколько-нибудь значительная мощность потребляется только воздушным компрессором. Станции MS существуют в нескольких конструктивных исполнениях в зависимости от расчетной чистоты газа:

Общие технические данные серии MS

Модификация:	MS-L	MS-H	MS-DX (с водородным доочистителем)
Чистота азота:	98...99,9%	99,95%...99,999%	до 99,9999%

Производительность азотных генераторов серии MS может составлять от 1 до 1500 м³/ч. Производительность каждого генератора, при одинаковых давлении и температуре подаваемого сжатого воздуха, обратно пропорциональна чистоте производимого азота: чем выше требуемая чистота, тем чаще придется производить регенерацию адсорбента, и тем больше произведенного азота придется в процессе этой регенерации подавать на продувку регенерируемого адсорбера и сбрасывать заем в атмосферу. При заказе генератора, продолжительность фаз регенерации и адсорбции закладывается в память электронного блока управления, а количество сжатого воздуха, подаваемого в генератор в единицу времени, азота, выходящего из генератора, а также азота, затрачивамеого на продувку, устанавливается при помощи регуляторов расхода, установленных на входе сжатого воздуха, на выходе азота и на трубке, по которой осуществляется подача азота на продувку.

Азот, получаемый с помощью адсорбционных азотных генераторов MVS, является сухим: температура точки росы на выходе генератора составляет -40...-80°C, в зависимости от того, какой осушитель сжатого воздуха установлен на входе его в генератор. Для надежной работы и длительного (10+ лет) срока службы углеродных молекулярных сит достаточно установки и более простого и недорогого рефрижераторного осушителя сжатого воздуха, однако установка адсорбционного осушителя помогает как еще больше продлить срок службы сит, до 20+ лет, так и еще больше снизить температуру точки росы получаемого азота.

Избыточное давление азота на выходе генератора серии MS может составлять до 10 бар без применения дожимного (бустерного) азотного компрессора. Давление азота зависит от давления подаваемого на вход генератора сжатого воздуха - в целом, разница между давлением воздуха и азота составляет обычно от 1 до 2 бар.

Данные для подбора

Азотный генератор адсорбционного типа

Для подбора модели азотного генератора серии MS и построения линии производства азота, включающей в себя и оборудование для производства сжатого воздуха, требуются следующие данные:
- нужная чистота азота в процентах или, как вариант, остаточное содержание кислорода (в процентах или частицах на миллион)
- нужный объемный расход азота на выходе генератора в единицу времени
- нужное давление азота на выходе генератора

На основе вышеприведенных данных, с учетом также предполагаемой температуры окружающей среды в месте будущей установки оборудования (и, соответственно, предполагаемой получающейся температуры сжатого воздуха), мы сможем вычислить количество (объемный расход) и давление сжатого воздуха, которые потребуются для работы подобранного азотного генератора.

Если имеется источник сжатого воздуха (компрессор) и оборудование для очистки и осушения сжатого воздуха, то следует затем оценить, достаточны ли давление, объемный расход и степень очистки сжатого воздуха, обеспечиваемые этим оборудованием, для работы азотного генератора. При недостаточности одного из этих параметров, а также при отсутствии у предприятия свободного сжатого воздуха в принципе, мы сможем предложить соответствующие компрессор, осушитель, фильтры сжатого воздуха и прочее вспомогательное оборудование - или, если заказчик предпочитает приобрести компрессорное оборудование в другом месте, то просто сообщить требующиеся для работы подобранного нами азотного генератора параметры сжатого воздуха.
